Instalación solar en balcón para huerto urbano

Tener un huerto urbano está muy bien… Pero tener un huerto urbano que funciona con su propia energía… eso ya es otro nivel.

En este tutorial te voy a enseñar cómo he montado una pequeña instalación solar fotovoltaica en el balcón pensada para alimentar sensores, riego automático, controladores y futuros inventos.

Esta no va a ser una gran instalación para alimentar toda una casa, sino que será una pequeña instalación pensada para hacer funcionar un huerto urbano y que irá creciendo en el futuro según le vaya conectando más cosas.

Pequeña. Modular. Ampliable.

Como una raíz buscando agua debajo del suelo. La idea no es producir mucha energía. La idea es producir la suficiente para empezar a ser independiente.

Y lo mejor: puedes montarla tú mismo en una tarde con herramientas básicas y material fácil de conseguir.

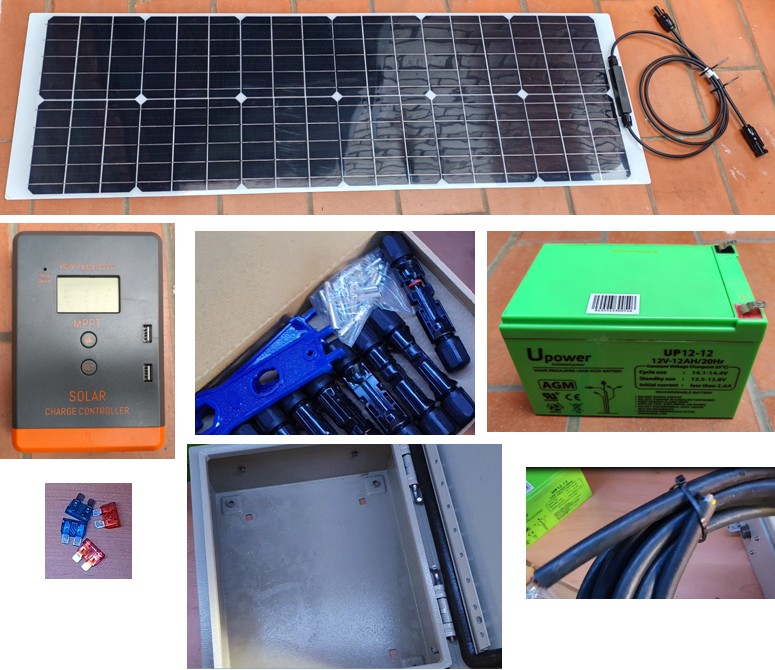

Materiales

Descripción	Cantidad	Links de compra
Panel solar 50W	1	Amazon / AliExpress
Regulador solar MPPT de 20A	1	Amazon / AliExpress
Batería AGM 12V 12Ah	1	Amazon / AliExpress
Conectores MC4	1	Amazon / AliExpress
Fusible 15A	1	Amazon / AliExpress
Caja eléctrica	1	Amazon / AliExpress
Cables	1	Amazon / AliExpress
Fastons	4	Amazon / AliExpress

Te he dejado enlaces de todo lo necesario en la tabla de arriba para que puedas seguir este tutorial. No obstante, y como siempre suelo hacer, si puedes aprovechar algún elemento de los citados por alguno que tengas en cas, adelante.

En mi caso los cables son recuperados de una instalación que tuve que hacer en casa hace algún año, la caja es de una vieja instalación eléctrica, los faston y los fusibles son de otros proyectos.

Como ves, no hay nada mágico en esta instalación. Son pocos componentes, pero bien elegidos.

Y sobre todo: pensados para crecer.

Porque esto no va de montar un sistema cerrado, va de construir algo que evoluciona contigo.

Como el propio huerto o cualquier cosa viva.

Herramientas

Descripción	Yo utilizo uno como este…
Taladro	Amazon / AliExpress
Alicates	Amazon / AliExpress
Atornillador plano y fino	Amazon / AliExpress
Cuchilla	Amazon / AliExpress

Esquema eléctrico de la instalación solar en balcón

Toda instalación solar, por pequeña que sea, sigue siempre la misma lógica. Da igual que sea un balcón o una casa entera.

La energía fluye así:

panel → regulador → batería → consumos

No hay más misterio, pero entender bien este flujo es lo que separa un montaje que funciona… de uno que da problemas.

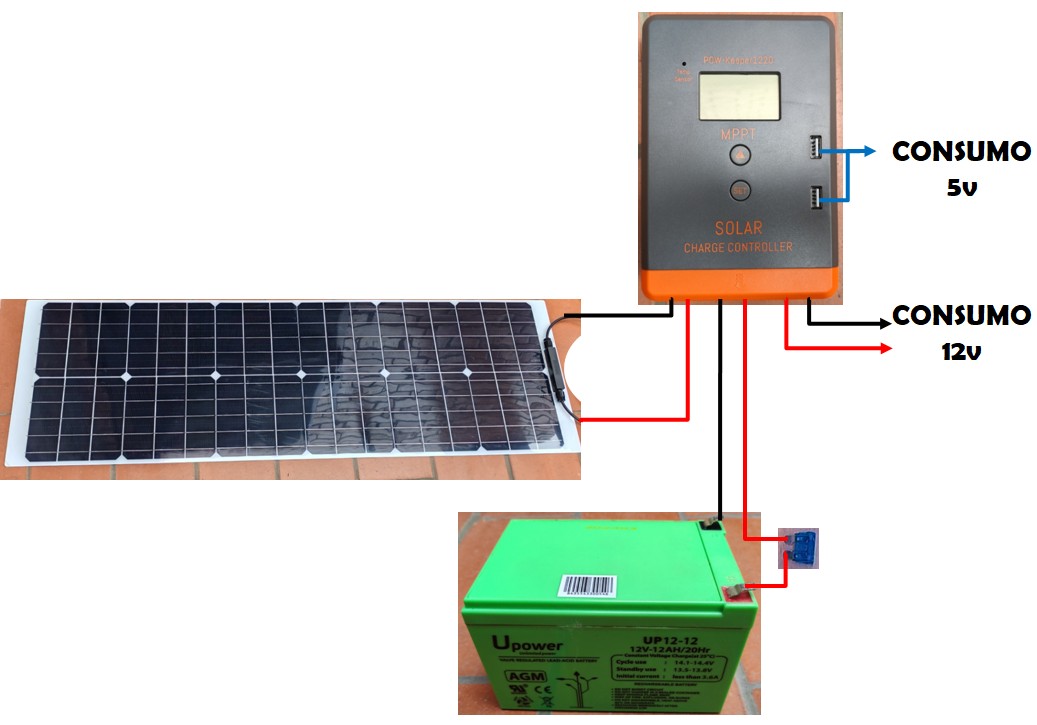

Esquema del montaje

A continuación, puedes ver un esquema de las conexiones entre los distintos elementos:

Como se puede ver, es una instalación muy simple y fácil de seguir. He puesto un fusible de 15A entre la batería y el controlador como protección ante sobrecargas. Podría haber puesto otro entre el panel solar y el controlador, también, pero lo pondré cuando haya más paneles solares conectados.

Qué hace cada componente dentro del sistema

Orden correcto de conexión (muy importante)

Este es uno de los errores más comunes al montar una instalación solar por primera vez.

El orden de conexión importa. Y mucho. Siempre debes conectar en este orden:

1️⃣ batería → regulador
2️⃣ panel → regulador

Nunca al revés.

Por qué este orden es obligatorio

El regulador necesita detectar primero la batería para saber en qué sistema está trabajando (12V en este caso).

Si conectas el panel antes:

• Puede no arrancar correctamente
• Puede detectar mal el sistema
• Puede comportarse de forma inestable

No es que vaya a explotar nada, pero estarás trabajando con un sistema que no entiende lo que está pasando.

Y eso nunca es buena idea.

Errores comunes en instalaciones solares pequeñas (y cómo evitarlos)

Si es tu primera instalación solar, evita estos errores típicos:

❌ Conectar el panel antes que la batería

✔ Solución: sigue siempre el orden correcto

---

❌ No usar fusibles

✔ Solución: mínimo un fusible en batería

---

❌ Usar cables demasiado finos

✔ Solución: mínimo 2.5 mm² para este tipo de sistema

---

❌ No dejar ventilación en la caja

✔ Solución: ventilación natural siempre

---

❌ Sobredimensionar desde el principio

✔ Solución: empieza pequeño y mide consumos

---

❌ Copiar instalaciones sin entenderlas

✔ Solución: entiende el flujo de energía

Una instalación solar pequeña no es complicada, pero tampoco es algo que se monte a lo loco. Cuando entiendes cómo fluye la energía… todo encaja.

Y en ese momento deja de ser un montaje… y empieza a ser un sistema.

Uno que puedes ampliar, modificar, optimizar… y hacer crecer con cada idea nueva que se te ocurra.

Montaje paso a paso de la instalación solar en el balcón

Llegamos a la parte divertida: Montar la instalación.

No necesitas ser electricista, pero sí necesitas hacer las cosas con cabeza. Este sistema está pensado para montarse en una tarde, con herramientas básicas y sin complicaciones raras.

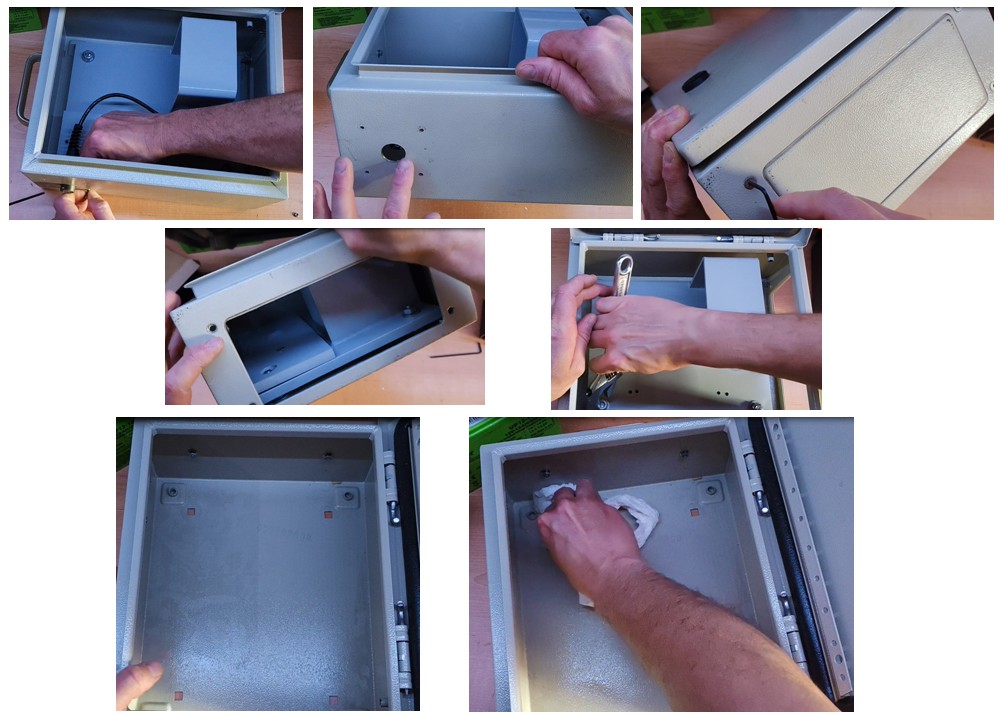

Paso 1 — Preparar la caja eléctrica

Si estás usando una caja reciclada (como en este caso), lo primero es dejarla lista para trabajar.

✔ Vaciar completamente
✔ Retirar componentes antiguos
✔ Limpiar suciedad y adhesivos
✔ Comprobar espacio interior

Y aquí viene algo importante: no la cierres herméticamente.

Una caja sellada:

❌ Acumula calor
❌ Genera humedad
❌ Acorta la vida de la batería

Deja ventilación natural por arriba y por abajo, como si fuera una chimenea.

Simple, efectivo y natural.

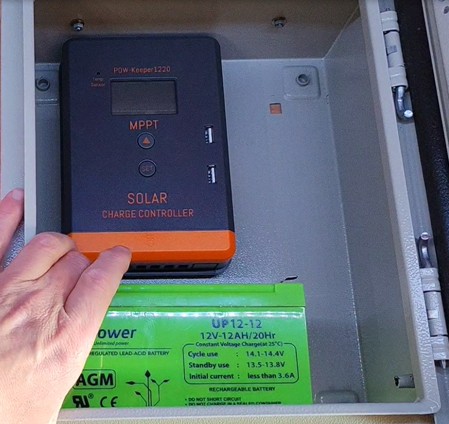

Paso 2 — Presentar los componentes (antes de fijar)

Antes de taladrar nada coloca todos los componentes dentro de la caja.

• Regulador
• Paso de cables
• Espacio para batería
• Salidas hacia consumos

Mira cómo encaja todo.

Piensa en:

✔ Accesibilidad
✔ Orden
✔ Espacio futuro

Este paso parece una tontería, pero evita la mayoría de cagadas típicas.

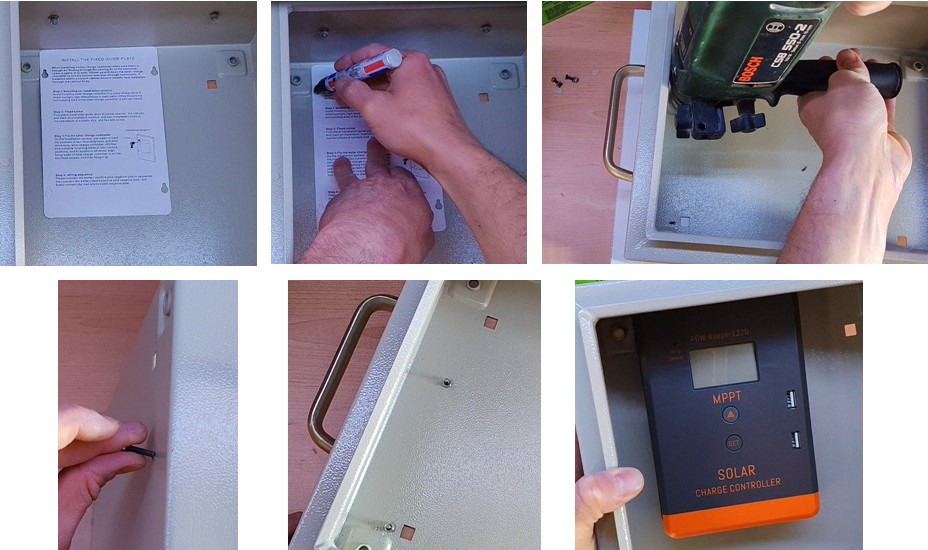

Paso 3 — Fijar el regulador de carga

El regulador suele traer una plantilla de montaje, úsala. Marca los agujeros, taladra y fija con tornillos, arandelas y tuercas.

No hace falta apretar como si fuera un motor de coche, pero tampoco lo dejes suelto.

Tiene que quedar firme, accesible, y con espacio alrededor para cablear sin pelearte.

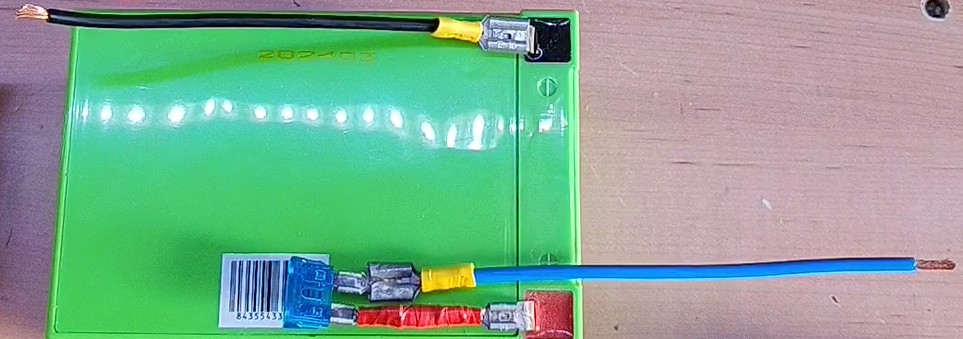

Paso 4 — Preparar el cableado de la batería con fusible

Este paso no es opcional, es obligatorio. Instala un fusible entre la batería y el regulador.

Esquema:

batería (+) → fusible → regulador

El negativo va directo.

Puedes usar:

• Portafusibles en línea
• Terminales faston
• Cable de 2.5 mm²

Consejo realista: sí, puedes reciclar cables.

Pero no improvises con la polaridad.

Negro = negativo
Rojo = positivo

Si no tienes rojo… como en mi caso 😄 tenlo muy claro y no te líes.

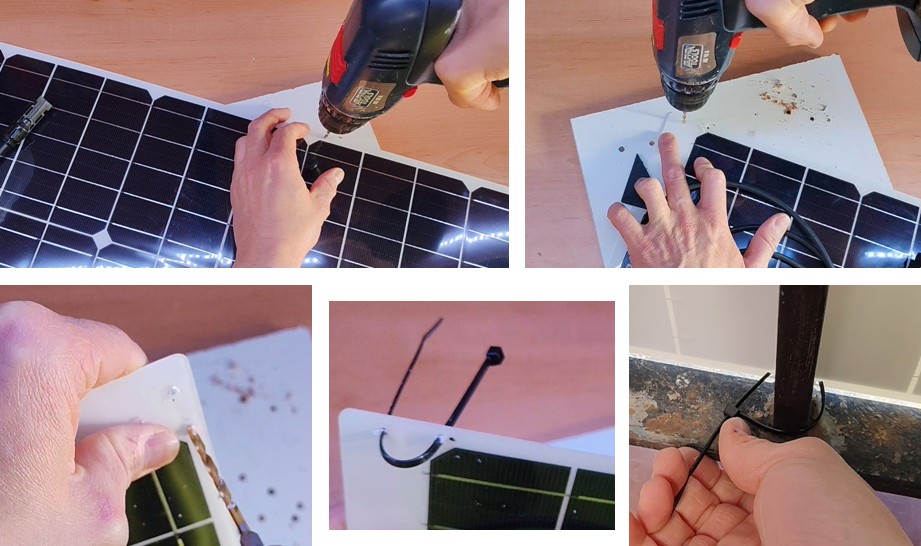

Paso 5 — Instalar el panel solar en el balcón

Para esta primera versión he fijado el panel con bridas, sí, bridas y funciona. Porque esto es una fase inicial. Un prototipo funcional.

Y para ello, he hecho unos agujeros en el marco del panel (la parte blanca), con mucho cuidado de no dañarlo. Luego es tan simple como pasar una brida por ellos y sujetar el panel a la barandilla del balcón.

Eso sí:

✔ Asegúrate de que no pueda caerse
✔ Evita que flexione con el viento
✔ Revisa periódicamente

Más adelante podrás mejorar con:

• Soportes metálicos
• Perfiles de aluminio
• Inclinación optimizada

Primero haces que funcione, luego lo mejoras.

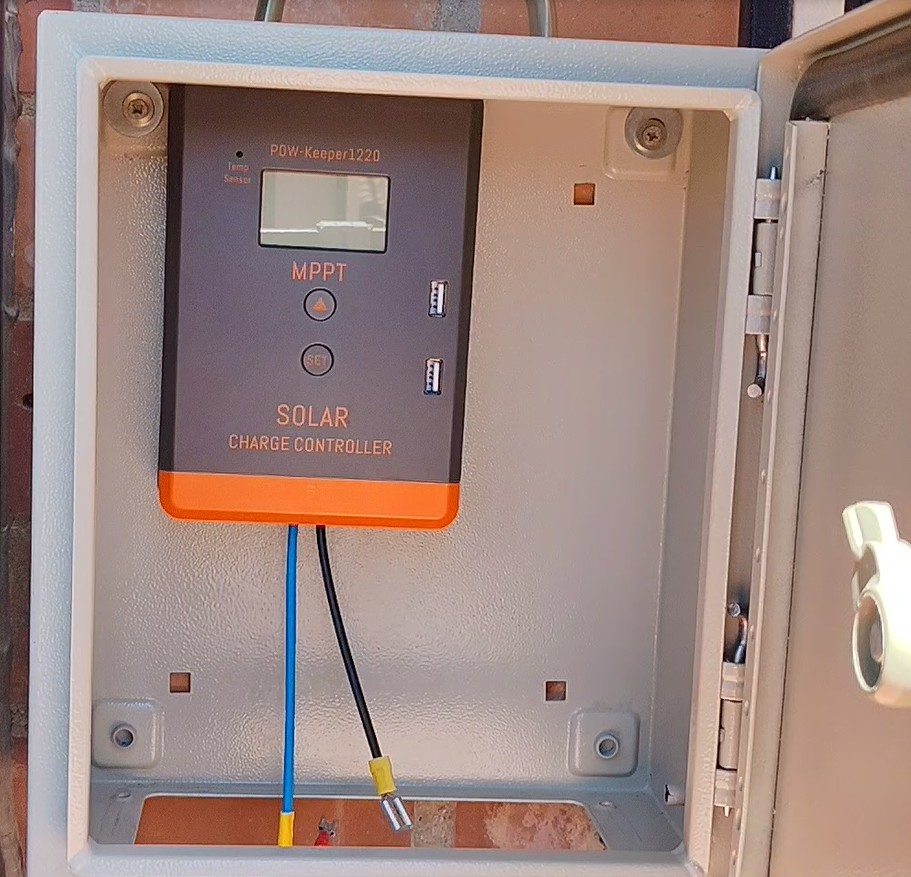

Paso 6 — Colocar la caja en su posición definitiva

Antes de conectar nada: instala la caja en su sitio final.

Idealmente:

✔ Protegida de lluvia directa
✔ Accesible
✔ Ventilada
✔ Cerca del panel

Esto reduce cableado, pérdidas y hace que todo el sistema sea más limpio.

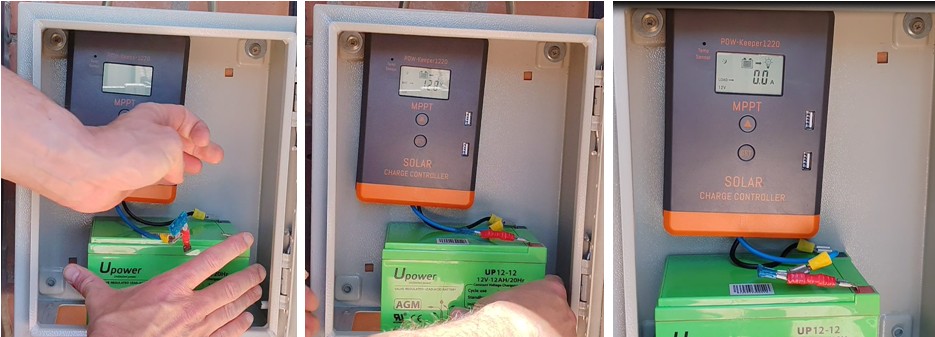

Paso 7 — Conectar la batería al regulador (primero siempre)

Aquí no hay negociación, primero se conecta la batería. Siempre.

Conecta:

positivo (con fusible)
negativo

En ese momento el regulador debería encenderse.

Si no lo hace: para y revisa que este todo bien.

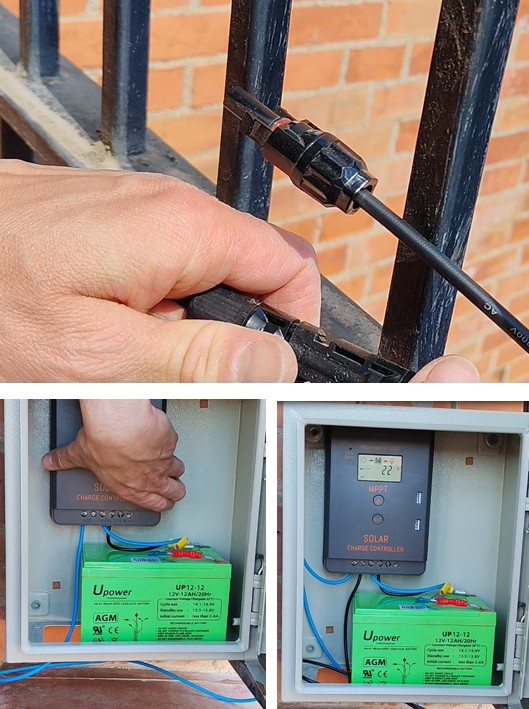

Paso 8 — Conectar el panel solar

Ahora sí, conecta el panel solar al regulador. Normalmente mediante conectores MC4.

En cuanto lo hagas:

el regulador empezará a cargar la batería.

Y aquí pasa algo curioso, re repente… ya no estás consumiendo energía, estás produciéndola. En tu balcón, sin ruido, sin permiso, sin depender de nadie.

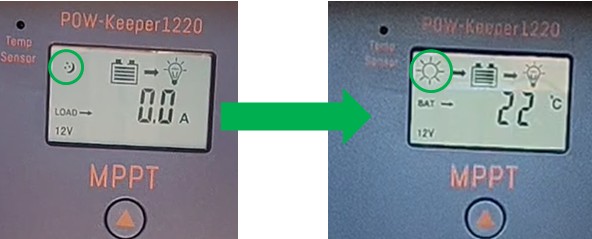

Paso 9 — Verificar que todo funciona

Comprueba:

✔ El regulador detecta la batería
✔ Aparece carga solar
✔ No hay cables calientes
✔ Todo está firme

Si todo está correcto: ya tienes tu instalación funcionando.

Producción real de una placa solar en un balcón

Una de las preguntas más habituales es: ¿Cuánta energía produce realmente una placa solar en un balcón?

Respuesta corta: depende.

Respuesta real: depende de orientación, inclinación, sombras y época del año.

Pero vamos a poner números útiles.

Producción estimada de un panel solar de 50W en España

A continuación, puedes ver la fórmula para calcular la producción de un panel solar:

$E = P \cdot t$

Donde:

• P = potencia del panel (50W)
• t = horas solares equivalentes (≈ 2–4 h en balcón)

Resultado:

👉 entre 100 Wh y 200 Wh diarios

Media razonable:

≈ 150 Wh/día

Factores que afectan a la producción

La producción real de tu instalación dependerá de:

✔ Orientación (sur ideal, este/oeste aceptable)
✔ Sombras (barandillas, edificios, toldos)
✔ Inclinación del panel
✔ Estación del año
✔ Suciedad del panel

Traducción rápida: dos balcones iguales pueden producir resultados muy distintos y por eso medir es clave.

Consumo de un sistema del huerto urbano

Ahora vamos al otro lado de la ecuación: ¿cuánto consume realmente tu sistema?

Ejemplo típico:

Dispositivo	Consumo
ESP32	0.8 W
Sensor humedad	0.05 W
Relé	0.4 W
Bomba riego	5–10 W

Consumo continuo aproximado:

≈ 1–2 W

Consumo puntual (bomba):

≈ 10 W durante unos minutos

Estos datos son teóricos y los actualizaré con datos reales cuando tengo mi huerto montado

Autonomía de la batería (lo que pasa cuando no hay sol)

La batería instalada es: 12V – 12Ah → 144 Wh totales

Pero aquí viene lo importante, no conviene usar el 100 %. Para alargar su vida útil lo recomendable es usar solo, aproximadamente, el 50 %

Resultado real:

👉 ~70 Wh útiles

Cálculo de autonomía

Formula:

$t = \frac{E}{P}$

Ejemplo:

70 Wh / 2 W

👉 ≈ 35 horas de autonomía, sin sol

Qué significa esto en la práctica

Tu sistema puede seguir funcionando:

✔ Toda la noche
✔ Días nublados
✔ Picos de consumo puntuales

Sin apagarse.

Sin depender de enchufe.

Eso ya es autonomía real.

Equilibrio entre producción y consumo

Aquí está la clave de cualquier instalación solar:

si produces más de lo que consumes → el sistema es estable
si consumes más de lo que produces → el sistema colapsa

En este caso:

✔ Producción ≈ 150 Wh/día
✔ Consumo ≈ 40–60 Wh/día

Resultado: sistema equilibrado con margen.

Y eso es exactamente lo que buscas en una instalación pequeña.

Cómo mejorar el rendimiento de la instalación

Si quieres exprimir más el sistema:

✔ Orienta el panel lo más al sur posible
✔ Aumenta ligeramente la inclinación
✔ Evita sombras
✔ Limpia el panel regularmente
✔ Optimiza consumos (deep sleep en ESP32)

Pequeños ajustes, grandes mejoras.

Cuándo deberías ampliar la instalación

No amplíes por intuición, amplía por datos.

Deberías plantearte ampliar cuando:

✔ La batería se queda corta
✔ Hay cortes nocturnos
✔ Añades nuevos dispositivos
✔ Quieres más autonomía

Opciones de ampliación:

• Añadir otro panel en paralelo
• Aumentar capacidad de batería
• Aambiar a LiFePO4
• Aptimizar consumo

Primero entiendes, luego escalas.

Conclusión: una instalación pequeña que lo cambia todo

Esta instalación no es grande, no es espectacular, o va a alimentar tu casa, pero hace algo mucho más importante: te enseña cómo funciona la energía.

De verdad.

Sin teorías.

Sin simulaciones.

Sin cuentos.

Un panel.

Una batería.

Un regulador.

Y un balcón que empieza a producir energía como si fuera una planta más del huerto.

A partir de aquí puedes crecer, añadir sensores, automatizar riegos, medir, optimizar y poco a poco… construir tu propio sistema energético.

Porque esto no va de ahorrar en la factura, va de entender cómo dejar de depender de ella.

¡ESPERO QUE TE HAYA GUSTADO!
